網線中每條芯的什么作用?5類、6類網線都用什么水晶頭?

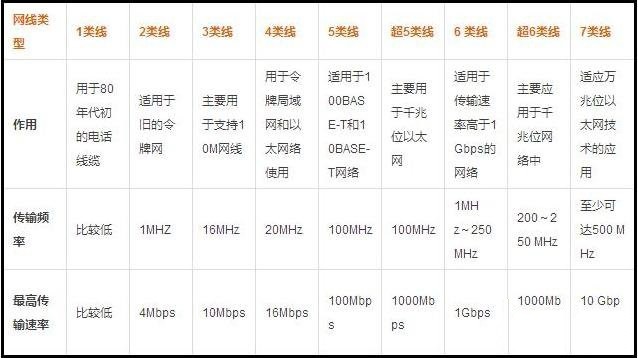

生活中只要是需要上網都要用到網絡，而家里的寬帶從電信光貓到路由器再到交換機再到電腦等設備都需要用到網線，而很多人只是會用電腦，而并不知道網線和水晶頭還有那么多學問在里面網線的分類以及傳輸速度，我做了個表給大家參考

前面的1、2、3、4、5類線我們就不說了，畢竟是很早的時候使用的了，現在基本使用超五類線，當然5類的也有少數地方在使用，但也是極少數了。

一、線序與傳輸距離

我們都知道八根銅導線是為了削減電磁信號的彼此攪擾，每兩根按必定的密度纏絞在一起（不知道的現在知道了吧）。在傳輸電信號時彼此之間輻射出的電波就會彼此抵消，有用的消除攪擾。所以網線也被稱為雙絞線，這個名字也是由于這樣的構造而引伸出來的。

雙絞線最早的運用是被用于電話信號的傳輸，后來才被逐漸引入到數字信號的傳輸當中，現在廣泛運用的都是超五類雙絞線及六類雙絞線。超5類與6類線都能到達1000Mbps的帶寬。但超5類傳輸千兆的距離較短，若用超5類傳輸千兆網絡盡量要控制短距離，例如低于30米。

雙絞線僅有的缺點即是傳輸間隔較短，一般的能到達100米，好點的線120米左右。

一般千兆網絡需要運用四對線，即8根芯線。100M網絡以下，一般運用1、2、3、6，四根線。

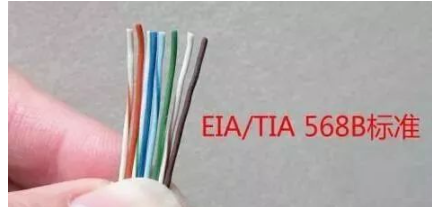

正線（標準568B）：兩端線序一樣，線序是：橙白，橙，綠白，藍，藍白，綠，棕白，棕。568A的標準現在基本沒有人使用了，除非是交叉線。

二、每芯的作用

雙絞線為什么用到1236四根線呢？那就要了解每根芯的作用是什么：

1輸出數據(+)

2輸出數據(-)

3輸入數據(+)

4保留為電話使用

5保留為電話使用

6輸入數據(-)

7保留為電話使用

8保留為電話使用

由此可見，雖然雙絞線有8根芯線，但在目前廣泛使用的百兆網絡中，實際上只用到了其中的4根，即第1、第2、第3、第6，它們分別起著收、發信號的作用。4、5，7、8是雙向線，保留使用。

但是在高于100M的網絡運行下，八芯就會全用，比如六類超六類的網線不光要用1326，八芯都需要用到，否則網絡運行就會不穩定。

其實還有一個關鍵問題：線纜的傳輸距離與穩定性受材料影響，有的廠家在生產網線的時候，8芯只有四芯采用純銅，而其余四芯不是采用銅包鋁、銅包鋼，甚至銅包鐵，所以選擇大廠家至為關鍵。

劣質線材的網線數據傳輸衰減嚴重，傳輸距離大大降低。

三、超5類水晶頭與6類水晶頭的區別

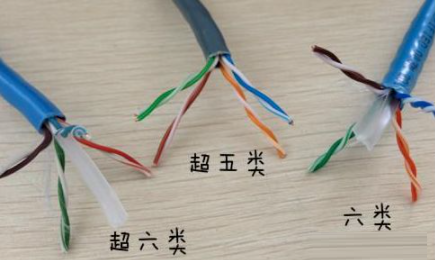

上面了我們了解了雙絞線的屬性了，我們看下水晶頭的區別，了解超5類水晶頭與6類水晶頭區別，我們先來看下超5類線與6類線的區別。

超五類/五類芯徑：0.511，截面：19.625mm2

六類線芯徑：0.574，截面：30.1754mm2

1、超5類水晶頭

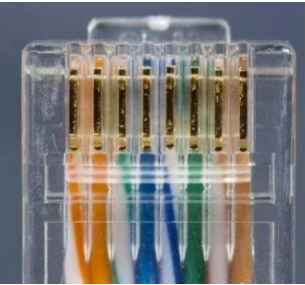

超5類水晶頭正面，可以看出8根線芯一字排開

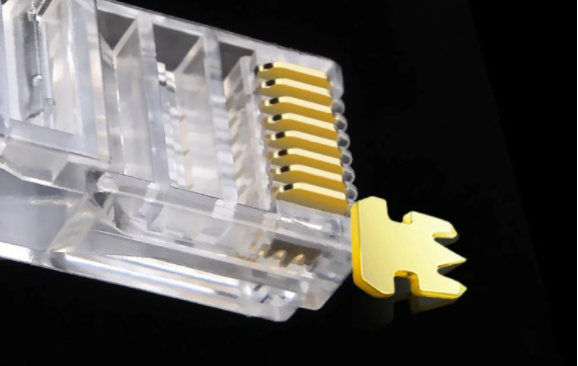

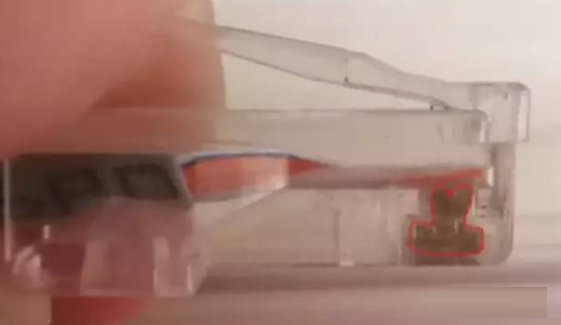

超5類水晶頭側面，壓接觸點有兩個齒

2、六類水晶頭

六類水晶頭一樣有一件式，還有兩件式，我們來重點來看下兩件式的。

六類水晶頭兩件式不同于傳統的超五類水晶頭，它由兩部分組成：內部的分線件和外殼。

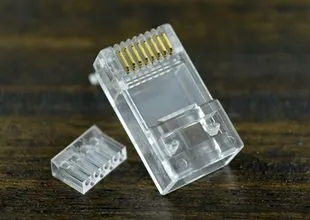

兩件式（水晶頭與分線模塊)

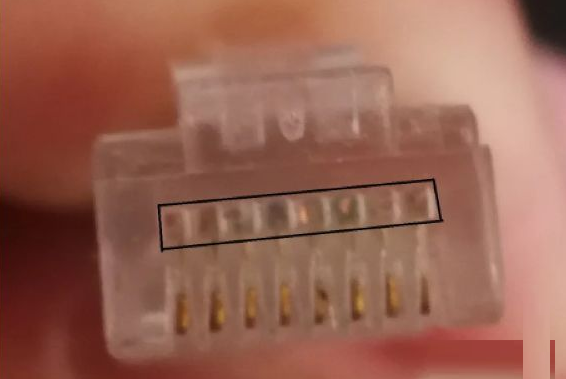

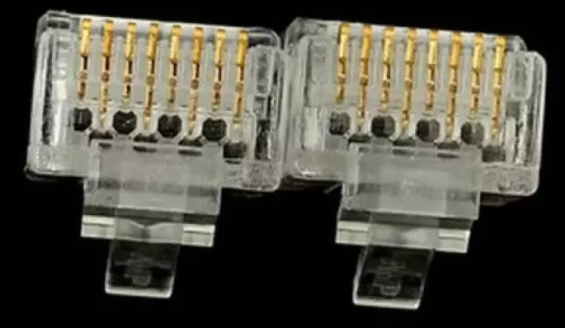

6類水晶頭正面，8根線芯交錯排列

6類水晶頭芯壓接觸點有三個齒

3、六類水晶頭接線方法

正因為六類線水晶頭的特性，所以接線方式也有區別，多個了分線模塊（內塞）。

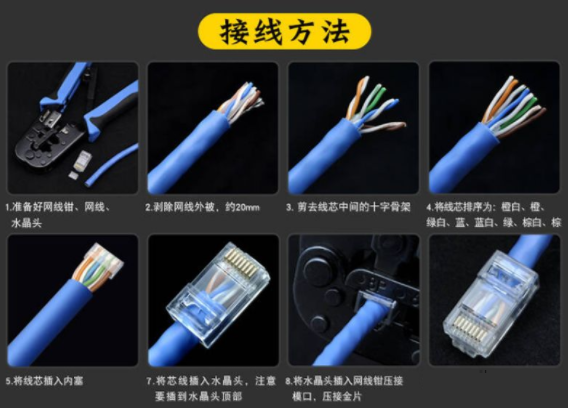

6類水晶頭具體接線步驟：

六類線8根線芯上下交錯排布，排線孔較大，前部觸點上部有三個分叉，壓接進線芯后接觸面積較大，常用于千兆網絡，同時向下兼容百兆網絡。

4、6類線可以用超5類線的水晶頭嗎？

六類網線的銅芯比超五類網線的銅芯要粗。因為兩者的銅芯不同，超五類線線芯一般是24AWG，六類的一般是23AWG，導致了水晶頭內部的洞口也有差異，進線孔徑大小不一樣，超五類是1.02mm，六類1.08mm，如果是六類系統用了超5類的水晶頭，會造成串音NEXT（近端串擾）不良，影響到系統性能。

超五類水晶頭和六類水晶頭的外形尺寸是一樣的，如果是超5類系列線材，可以使用六類水晶頭。
